超聲探傷儀
【產品簡介】探測范圍：0-6000mm，聲速：1000-15000m/s，支持數據導出，垂直線性誤差：≤3%
19157135090
在線詢價產品詳情
產品概述：

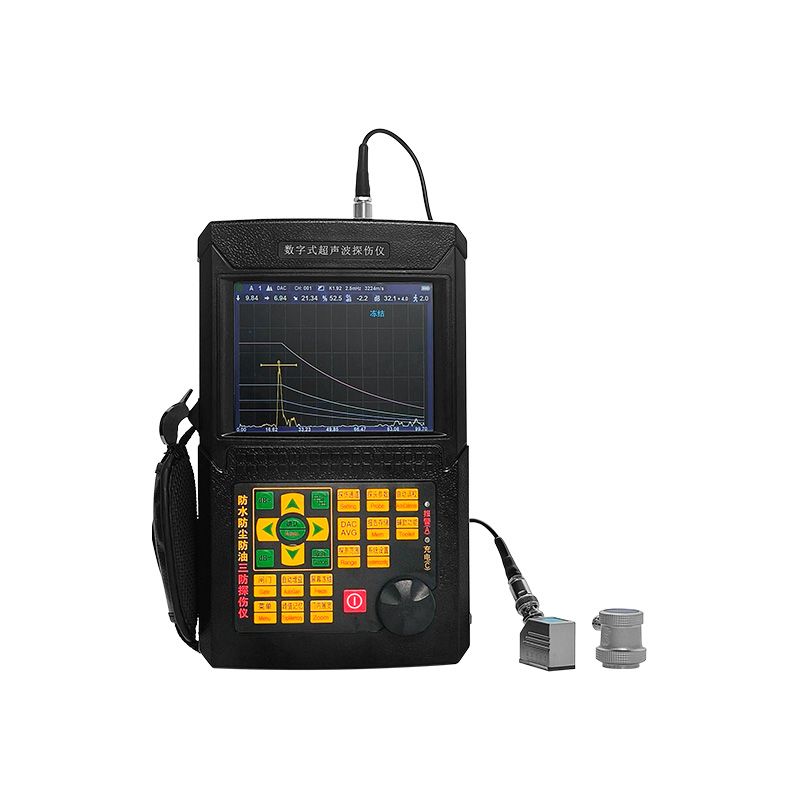

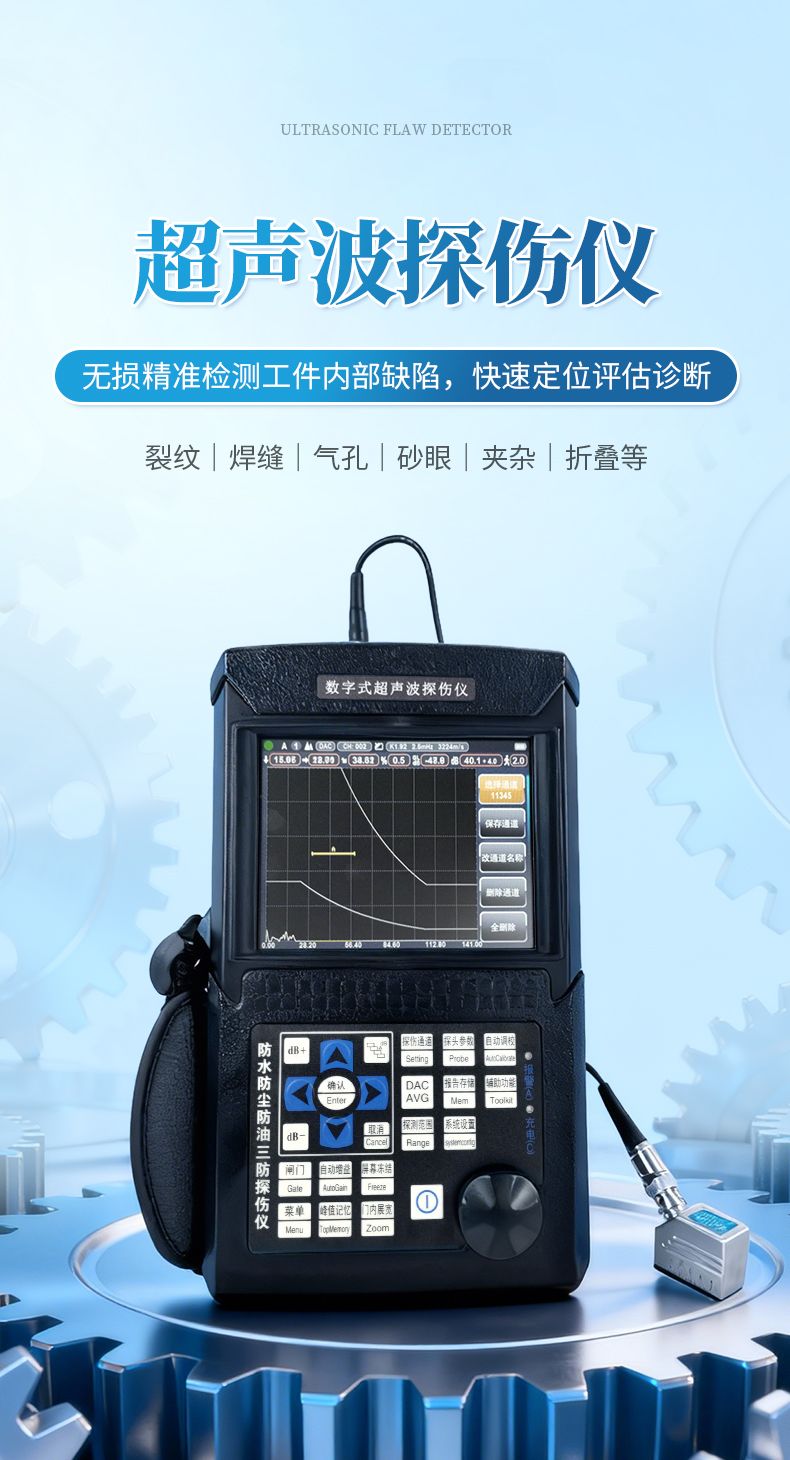

CTS2數字超聲波探傷儀能夠快速便捷、無損傷、準確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、航空航天、鐵路交通、汽車、機械等領域。它是檢測行業的重要儀器。
主要功能：
1、高精良定量、定位，適合較近和較遠距離探傷的要求；
2、近場盲區小，適合小管徑、薄壁管探傷的要求；

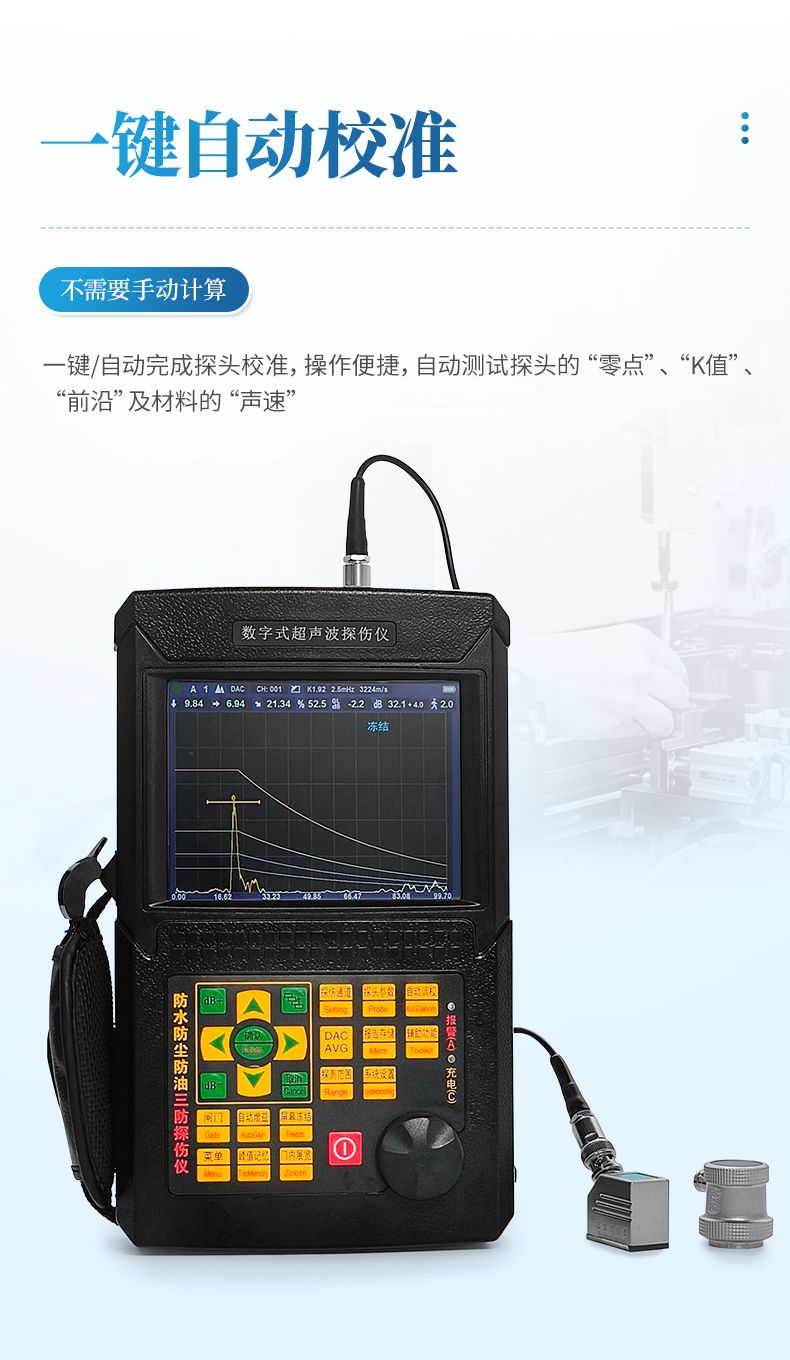

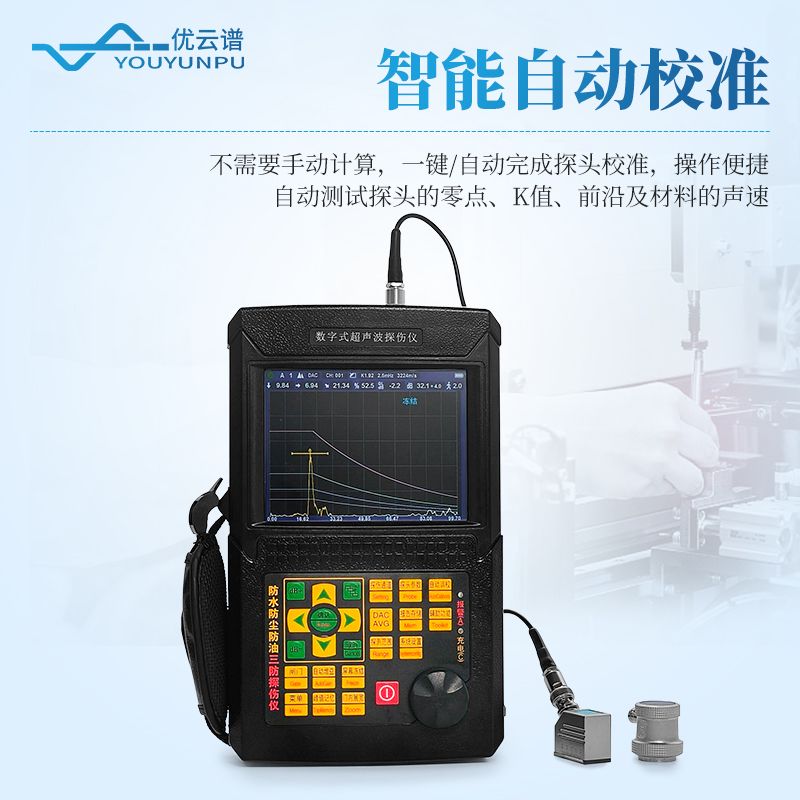

3、自動校準：一鍵式自動校準，操作便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；

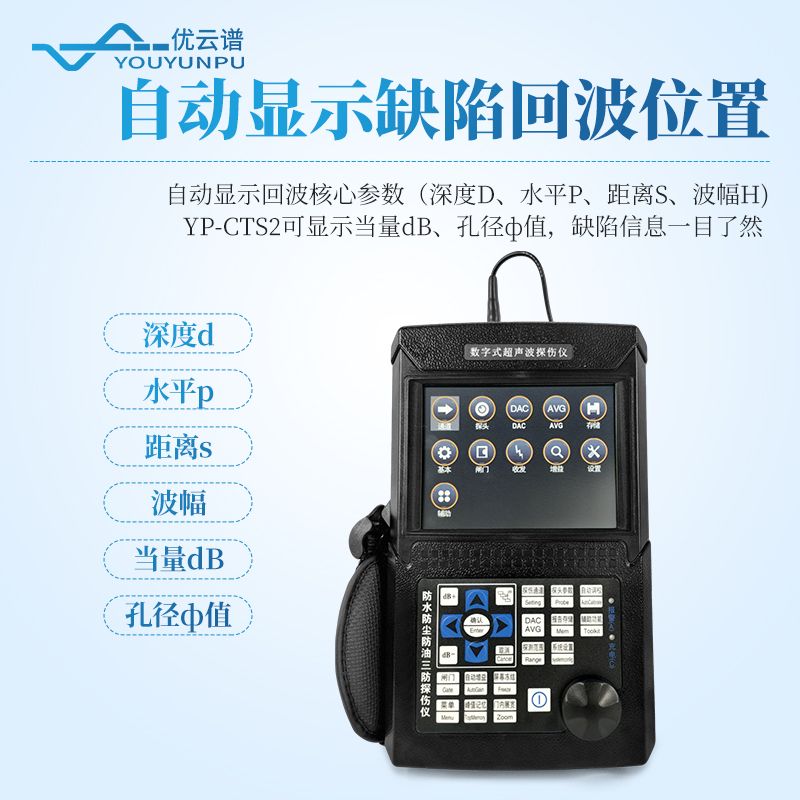

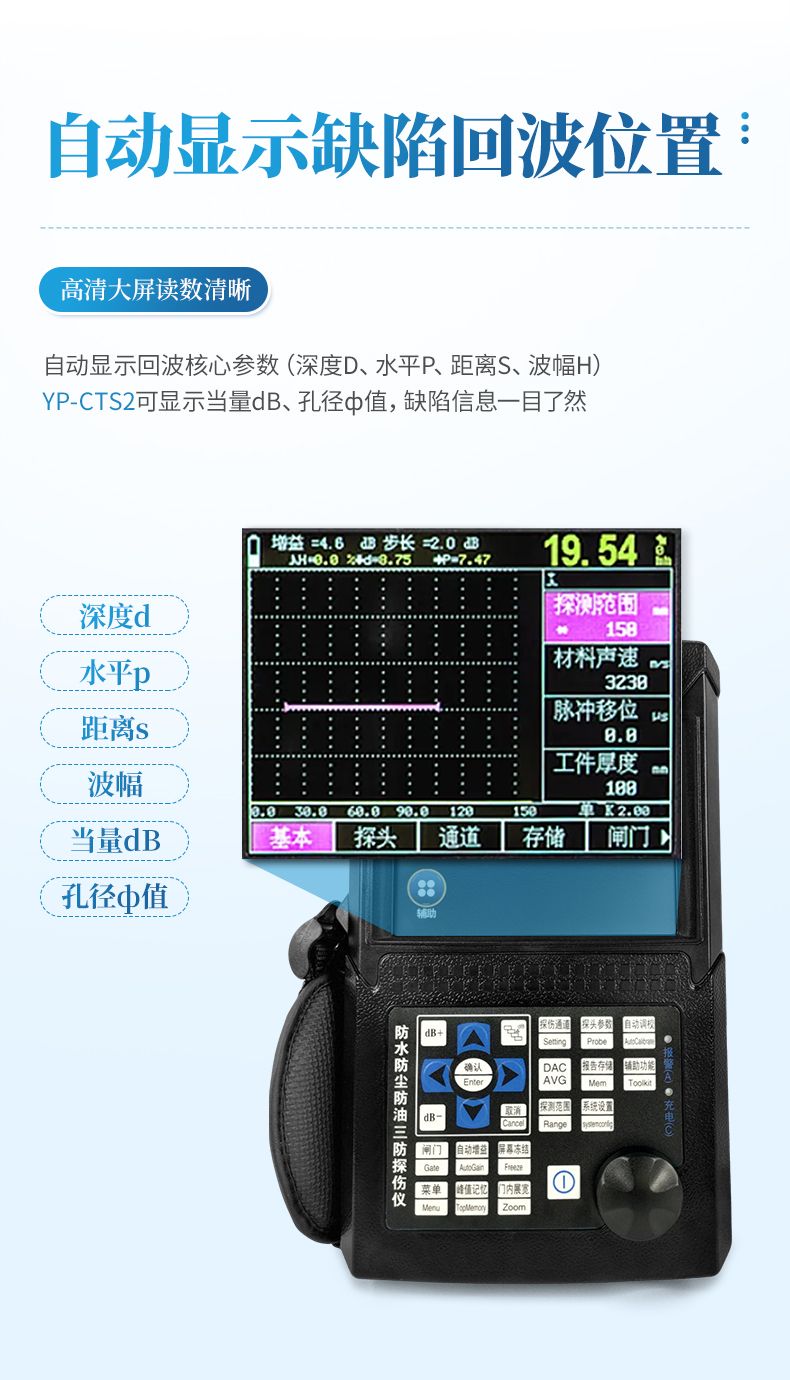

4、自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
5、自由切換三種標尺（深度d、水平p、距離s）；
6、自動增益、回波包絡、峰值記憶功能提高了探傷效率；
7、φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值,大平底自動計算；

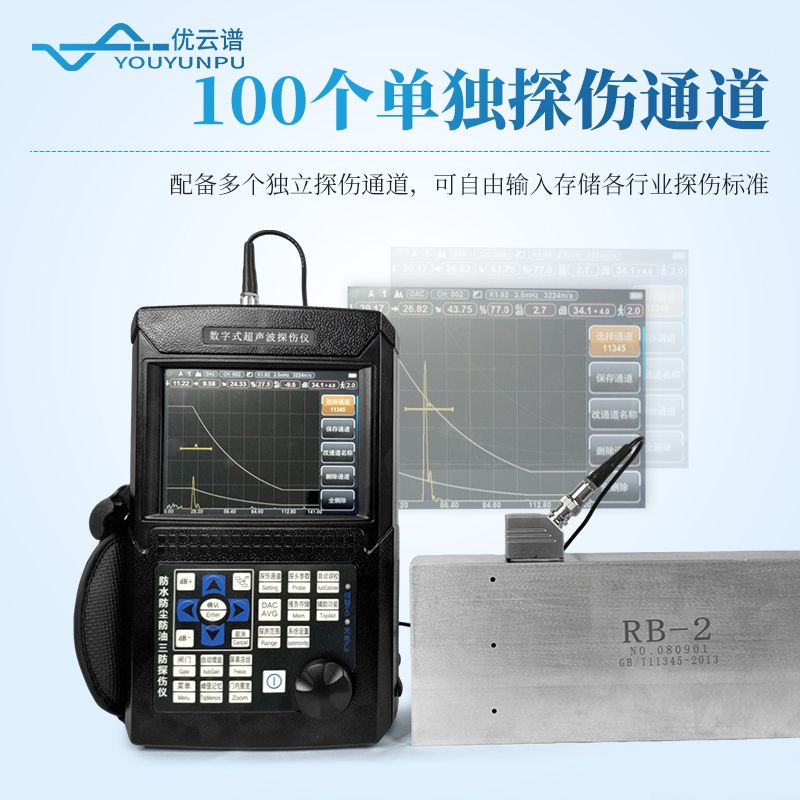

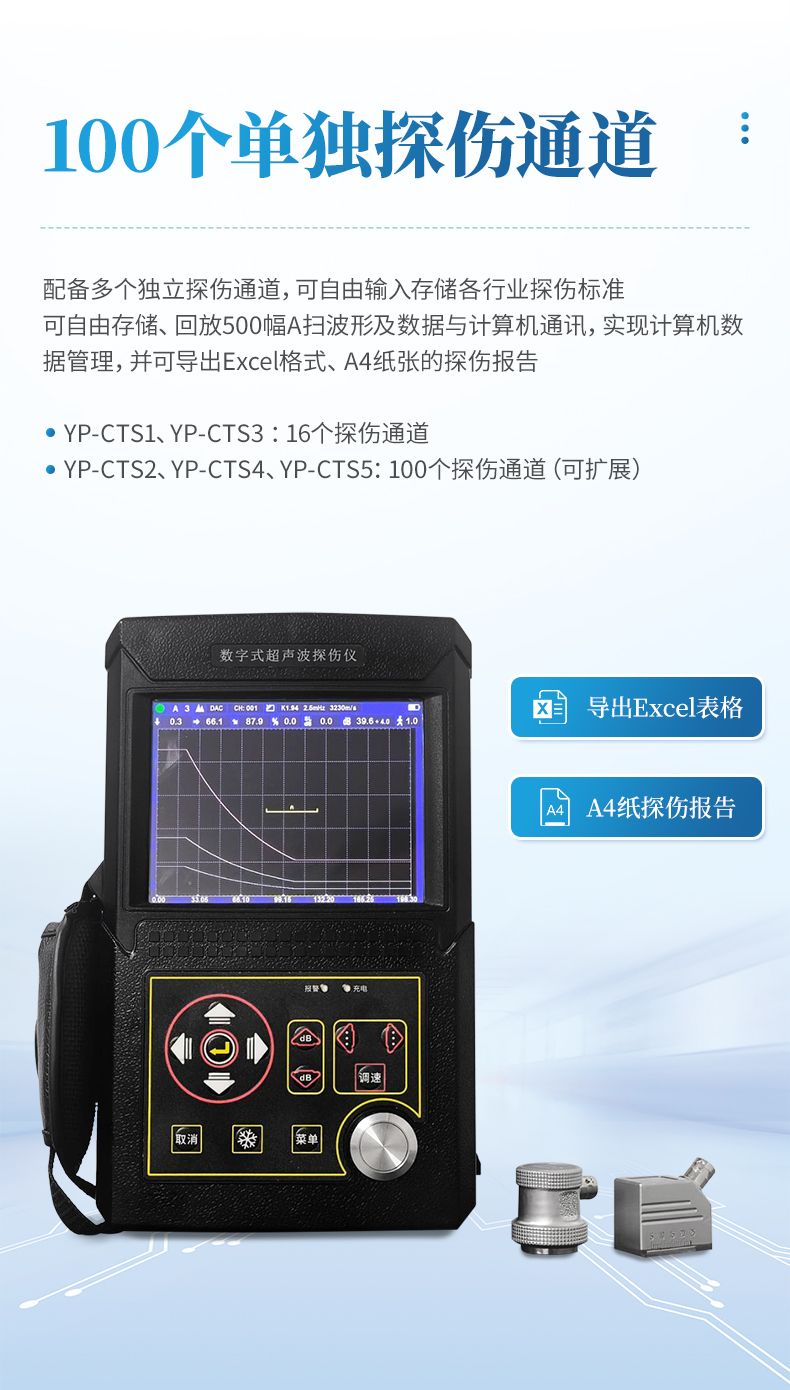

8、100個單獨探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；
可自由存儲、回放500幅A掃波形及數據；
9、DAC、AVG自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
10、13個內置探傷標準可調出；
11、可以自由輸入任意行業標準；
12、發射脈沖寬度和強度可調；
13、與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告；
14、IP65標準鋁鎂合金外殼，堅固磨損低，防水防塵，抗干擾能力好；
15、26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；
16、性能安全環保鋰電池供電，可連續工作10小時。
17、實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；
18、掉電保護，存儲數據不丟失；
19、探傷參數可自動測試或預置；
20、數字抑制，不影響增益和線性；
21、增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正。
22、真正的三防設計，可以保障用戶在復雜的現場和野外不受雨水、油污、粉塵等的侵蝕，讓探傷儀的使用壽命大大延長。
輔助功能：
1、角度和K值兩種輸入方式
2、回波次數分析
3、電源狀態指示
4、閘門聲光報警
5、DAC聲光報警
6、屏幕的凍結和解凍
7、時鐘顯示
產品特點：
1、按鍵簡潔，操作簡單；
2、大屏幕高亮顯示，可以滿足在陽光下、涵洞中探傷的要求。
技術參數：
| 項目 | 技術數據 |
| 掃描范圍（mm） | 0～6000mm鋼縱波 |
| 工作頻率 | 0.4MHz～20MHz |
| 垂直線性誤差 | ≤2.5% |
| 水平線性誤差 | ≤0.1% |
| 增益 | 110dB |
| 靈敏度余量 | ＞62dB（深200mmΦ2平底孔） |
| 分辨力 | ＞40dB（5N20） |
| 動態范圍 | ≥32dB |
| 噪聲電平 | ＜8% |
| 重復發射頻率 | 100~1000HZ |
| 聲速范圍 | 1000～11000（m/s） |
| 工作方式 | 直探頭、斜探頭、雙晶、穿透 |
| 數字抑制 | （0～80）%，不影響線性與增益 |
| 工作時間 | 連續工作10小時以上（鋰電池） |
| 環境溫度 | （-20～70）℃（參考值） |
| 相對濕度 | （20～95）% RH |
| 外型尺寸 | 238×155×46（mm） |
| 重量 | 1.2KG |

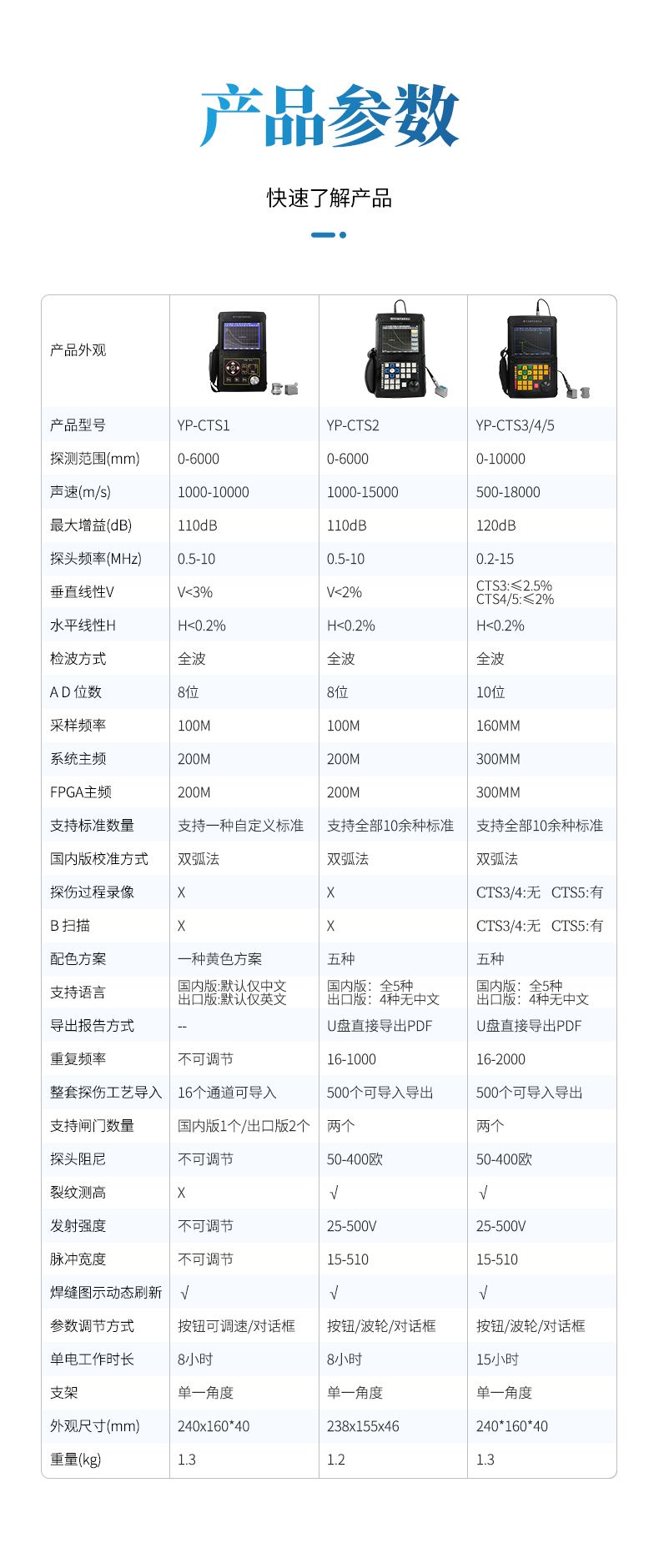

型號區別：
| 型號 | CTS1 | CTS2 | CTS升級系列 |
| 探測范圍(mm) | 0-6000 | 0-6000 | 0-10000 |
| 聲速(m/s) | 1000-10000 | 1000-15000 | 500-18000 |
| 最大增益(dB) | 110dB | 110dB | 120dB |
| 探頭頻率(MHz) | 0.5-10 | 0.5-10 | 0.2-15 |
| 垂直線性V 水平線性H | V<3% H<0.2% | V<2% H<0.2% | V<2% H<0.2% |
| 檢波方式 | 全波 | 全波 | 全波 |
| A D 位 數 | 8位 | 8位 | 10位 |
| 采樣頻率 | 100M | 100M | 160M |
| 系統主頻 | 200M | 200M | 300M |
| FPGA主頻 | 200M | 200M | 300M |
| 支持標準數量 | 只支持一種自定義標準 | 支持全部10余種標準 | 支持全部10余種標準 |
| 國內版校準方式 | 雙弧法 | 雙弧法 | 雙弧法 |
| 探傷過程錄像 | × | × | 無限時 |
| B 掃描 | × | × | √ |
| 配色方案 | 一種黃色方案 | 五種 | 五種 |
| 支持語言 | 國內版：默認僅中文 出口版：默認僅英文 | 國內版：全5種 出口版：4種無中文 | 國內版：全5種 出口版：4種無中文 |
| 導出報告方式 | U盤直接導出PDF | U盤直接導出PDF | |
| 重復頻率 | 不可調節 | 16-1000 | 16-2000 |
| 整套探傷工藝導入 | 16個通道可導入導出 | 500個可導入導出 | 500個可導入導出 |
| 支持閘門數量 | 國內版1個/出口版2個 | 兩個 | 兩個 |
| 探頭阻尼 | 不可調節 | 50-400歐 | 50-400歐 |
| 裂紋測高 | × | √ | √ |
| 發射強度 | 不可調節 | 25-500V | 25-500V |
| 脈沖寬度 | 不可調節 | 15-510 | 15-510 |
| 焊縫圖示動態刷新 | √ | √ | √ |
| 參數調節方式 | 按鈕可調速/對話框 | 按鈕/波輪/對話框 | 按鈕/波輪/對話框 |
| 單電工作時長 | 8小時 | 8小時 | 15小時 |
| 支架 | 單一角度 | 單一角度 | 單一角度 |
| 外觀尺寸(mm) | 240*160*40 | 238×155×46 | 240*160*40 |
| 重量(kg) | 1.3 | 1.2 | 1.3 |
標準配置：
| 主機 | 1臺 |
| 直探頭 | 1個 |
| 斜探頭 | 1個 |
| 電源適配器 | 1個 |
| 探頭連接線 | 1個 |
| 使用說明書 | 1本 |
| 產品包裝箱 | 1個 |
| 合格證、裝箱卡、保修卡 | 1套 |
可選配：
| PC超聲波探傷儀通訊軟件 | 份 |
| 標準試塊 | 塊 |
| 耦合劑 | 瓶 |
