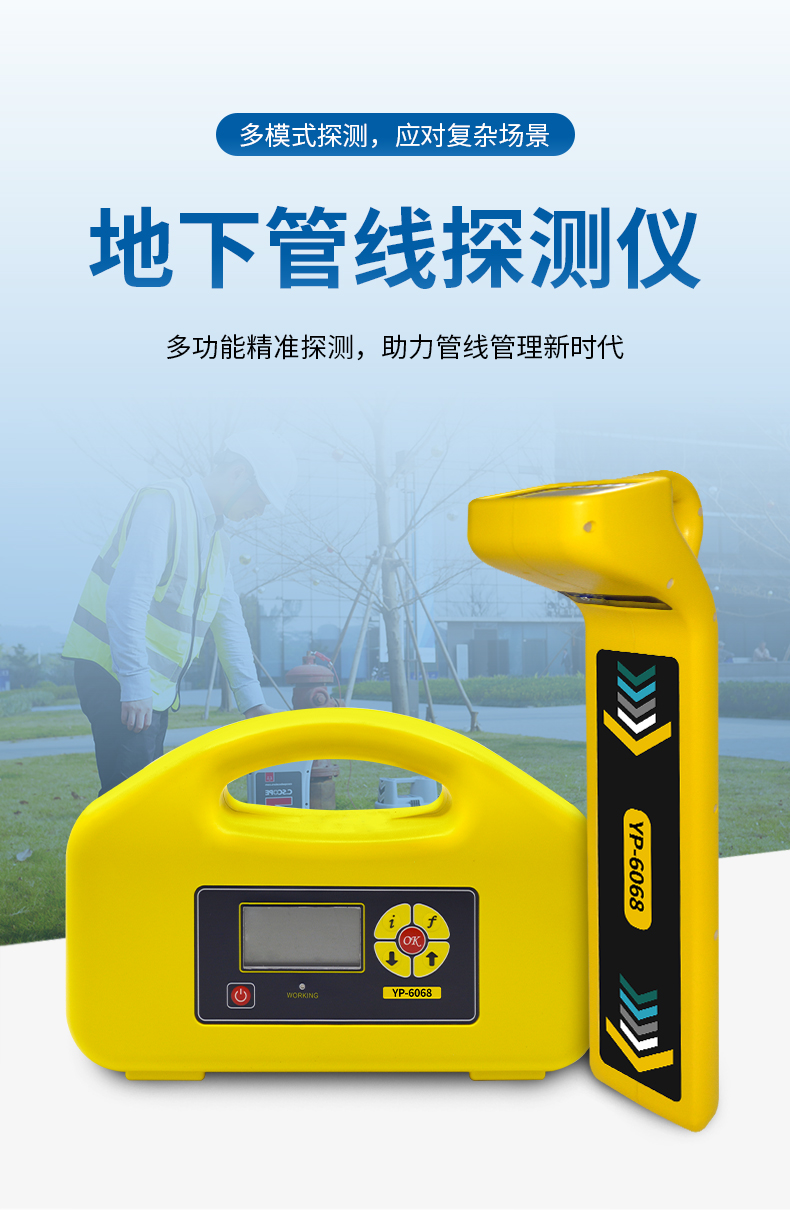

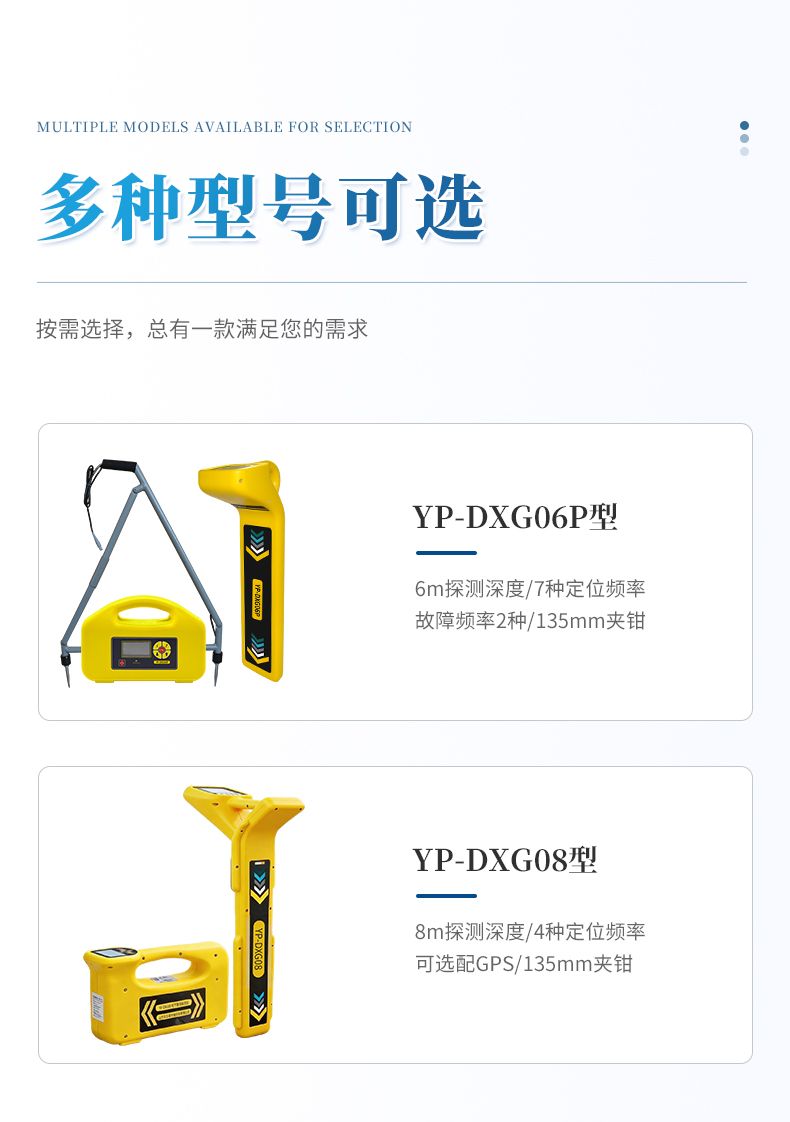

地下管線探測儀

概述：

地下電纜故障探測儀由國內專業研發團隊精心打造，融合超窄帶濾波器等最

先進技術，具有超強抗干擾能力、精準定位和測深等優異探測性能，適用于地下各種金屬管線

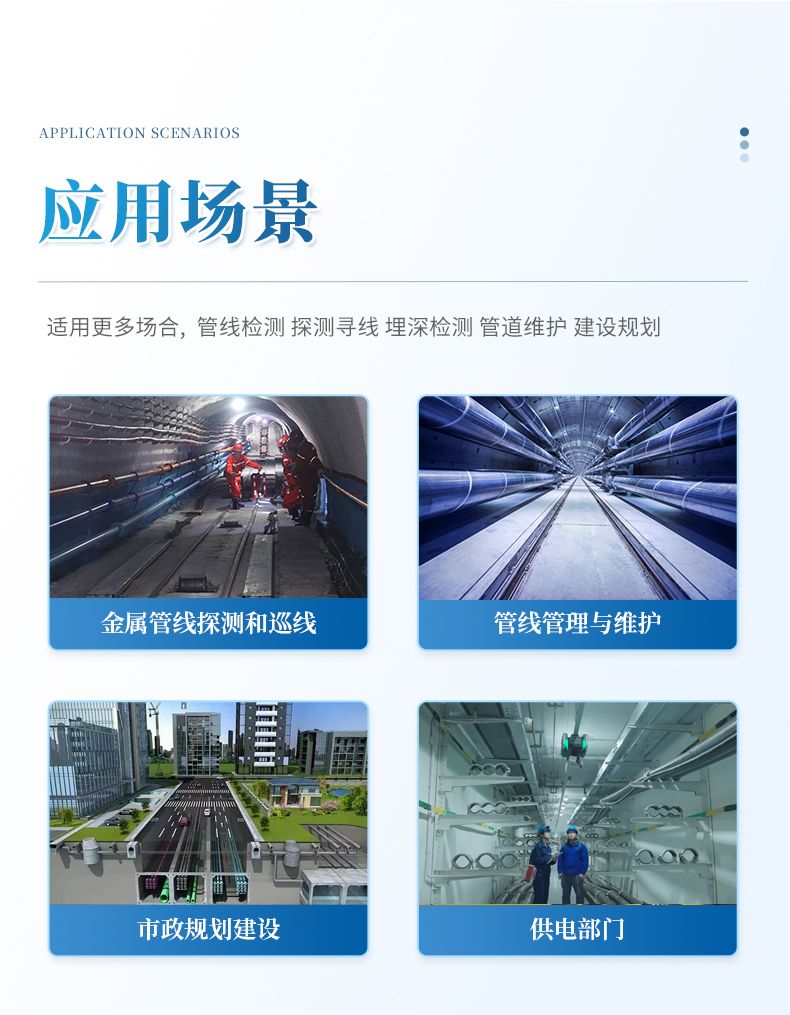

的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管線維護單位的

必備儀器之一。

特點：

（一）功能多

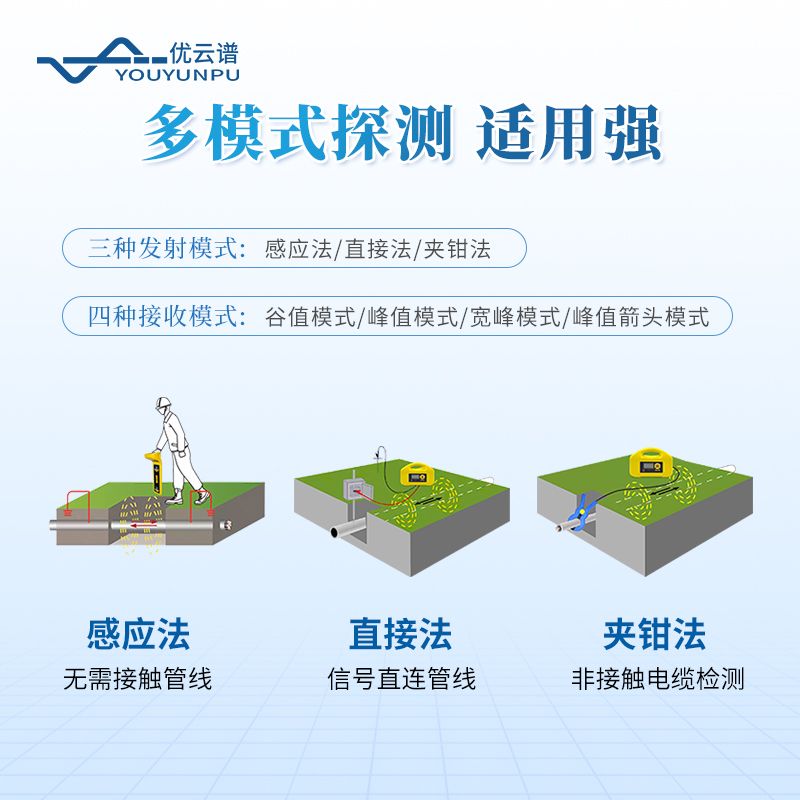

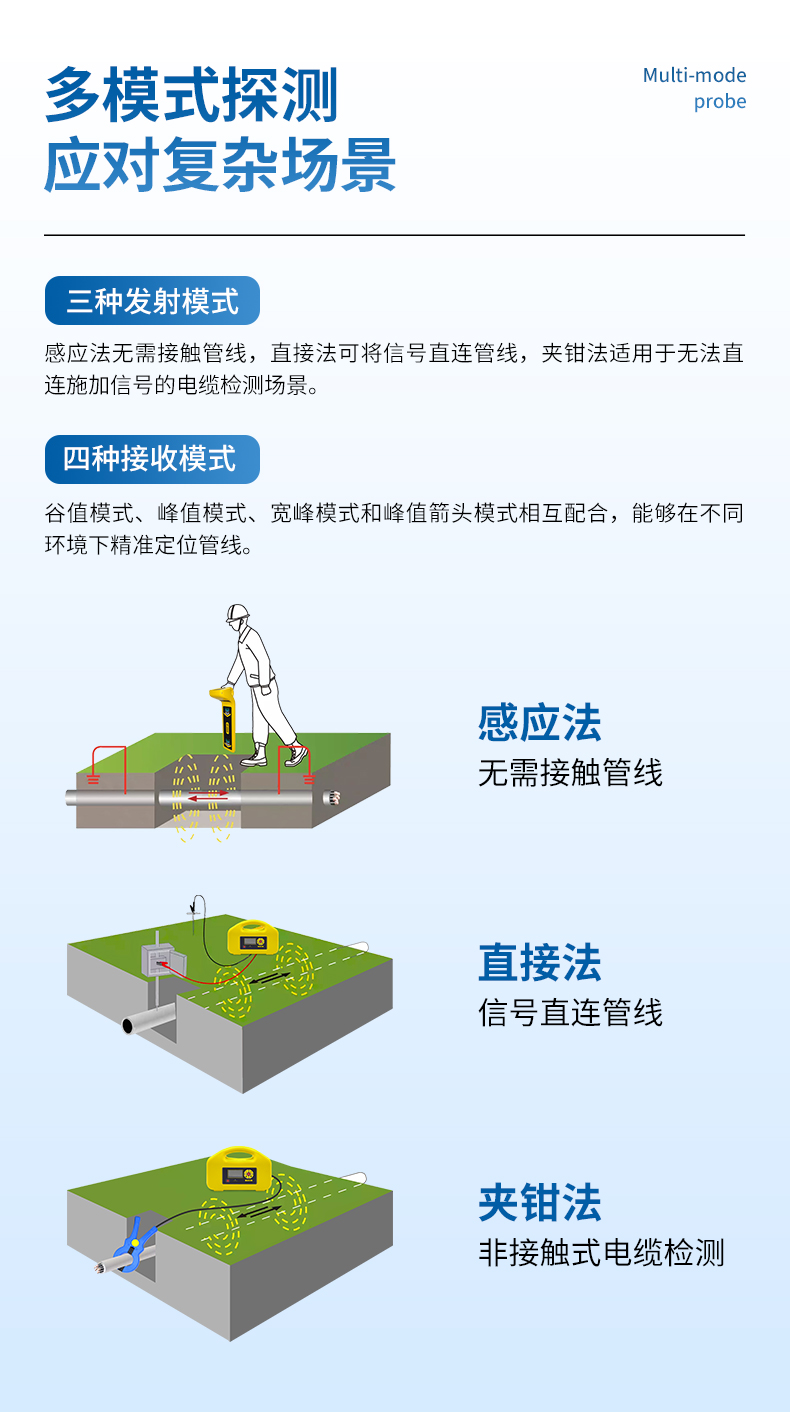

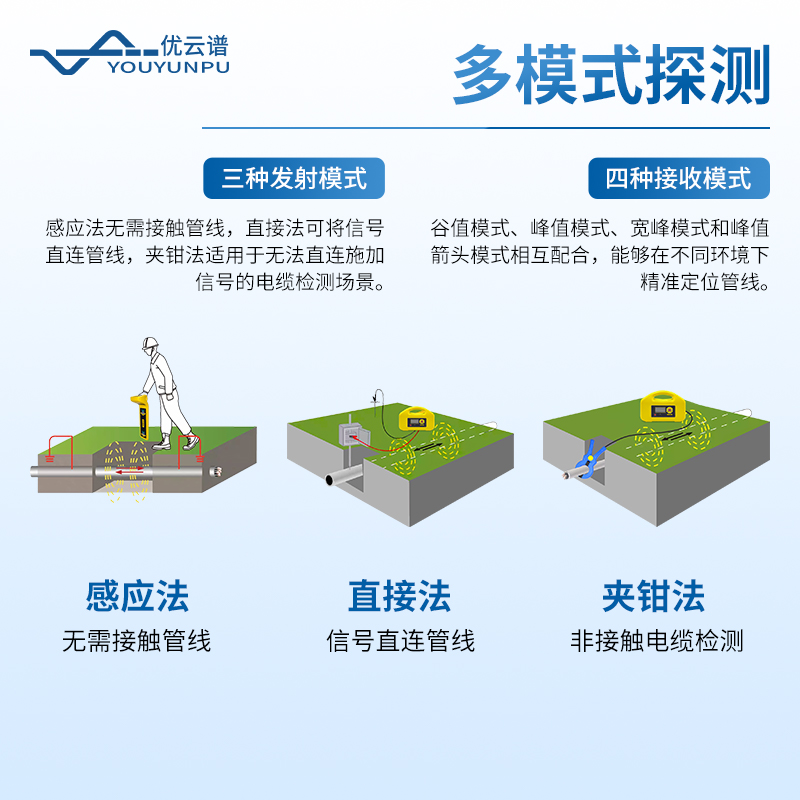

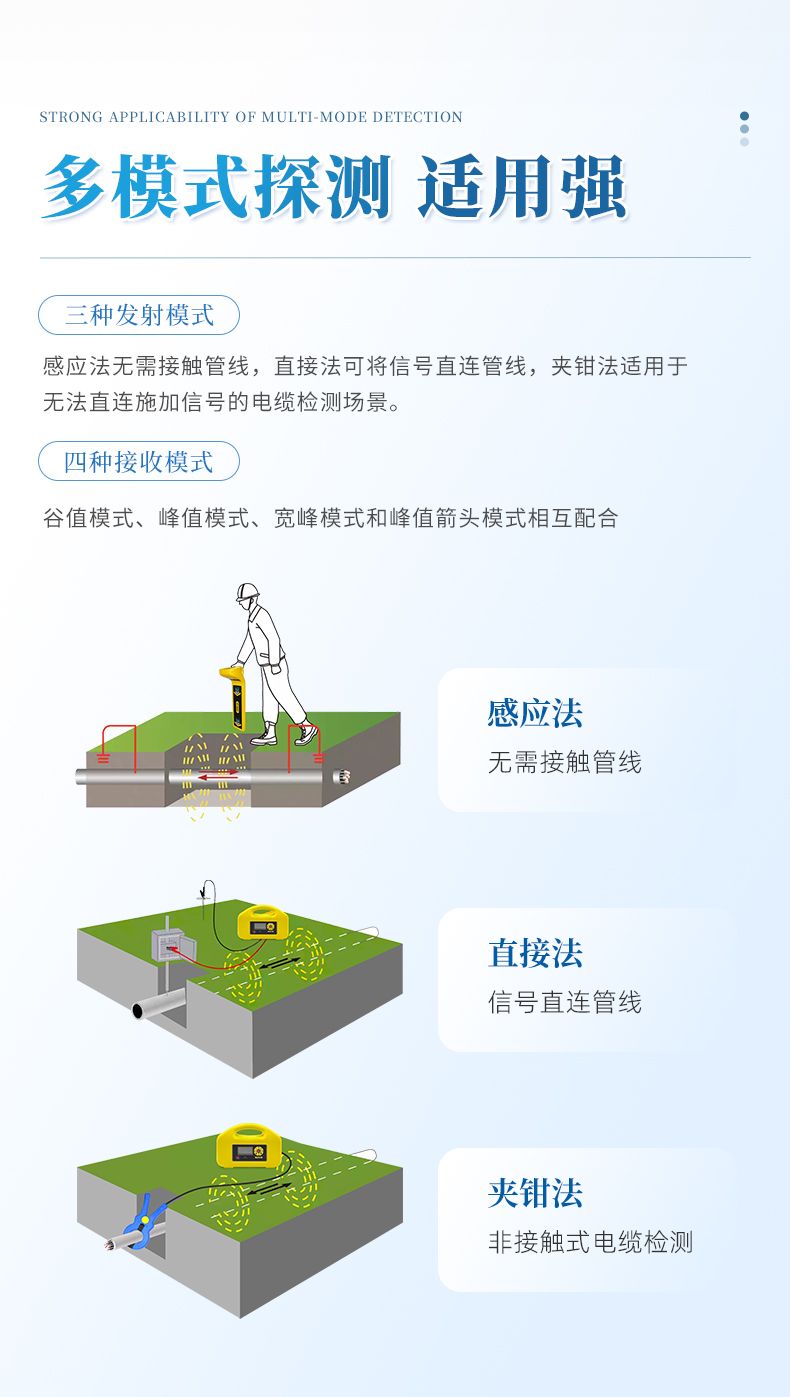

1、 發射機功能: 具有感應法、直接法和夾鉗法三種信號施加模式，適合不同場合需要。

2、 接收機功能: 用于對地下電纜的位置、走向、埋深檢測。

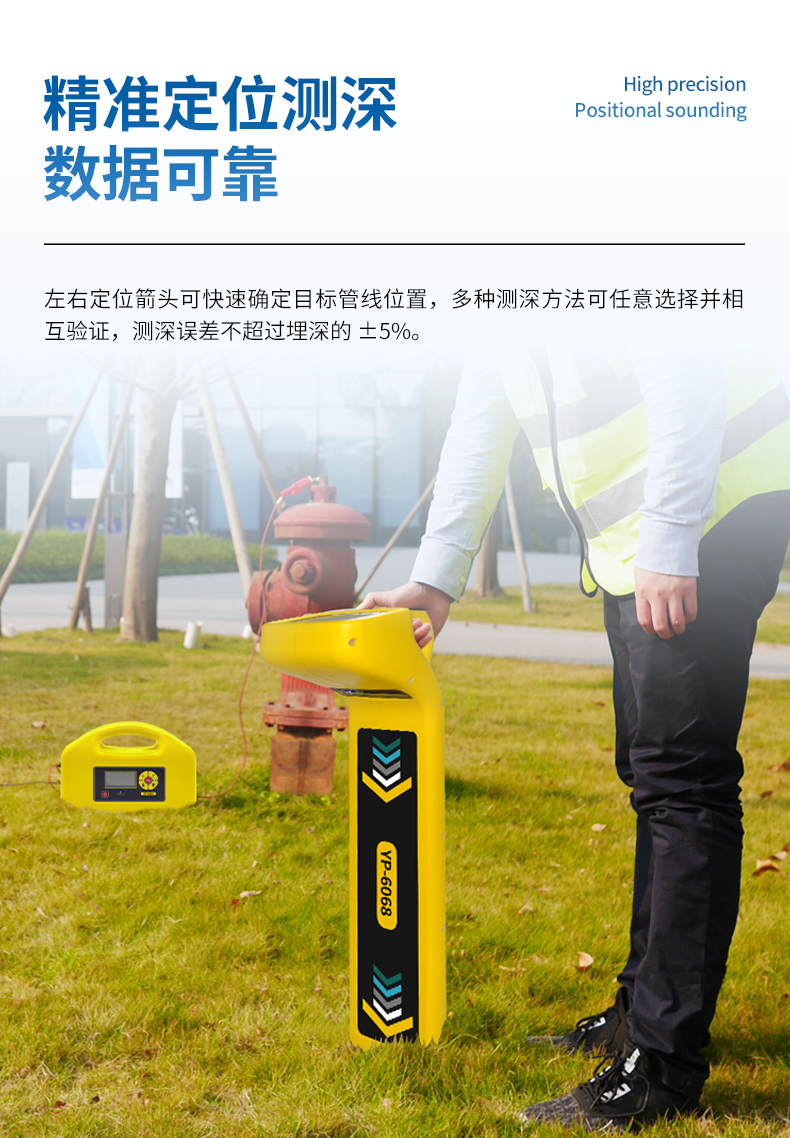

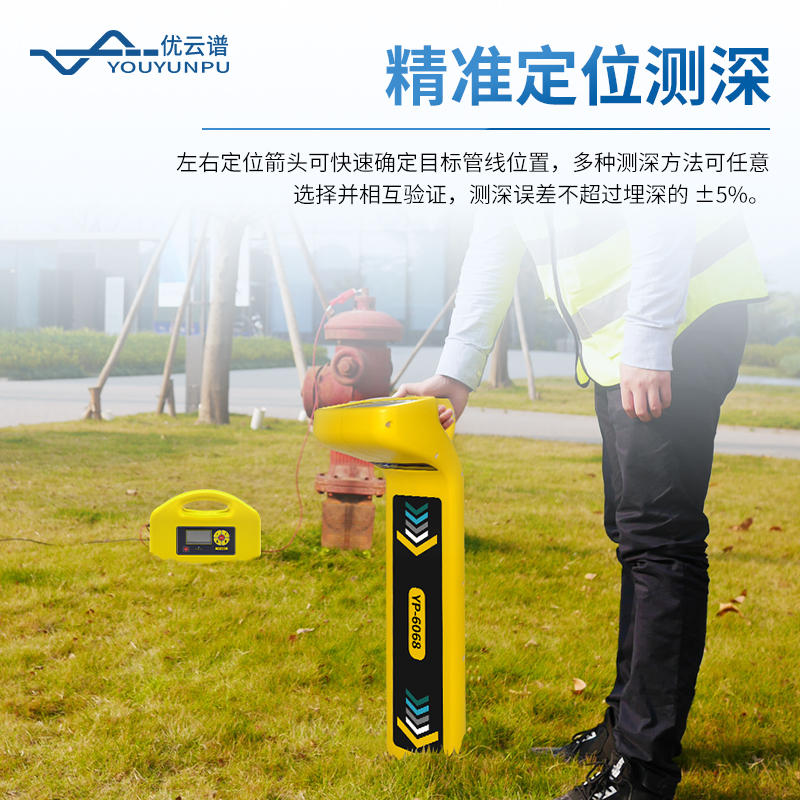

3、左右定位箭頭指示目標電纜位置，定位快速、精確；前后箭頭和 dB 值指示電纜故障

點的位置及大小。

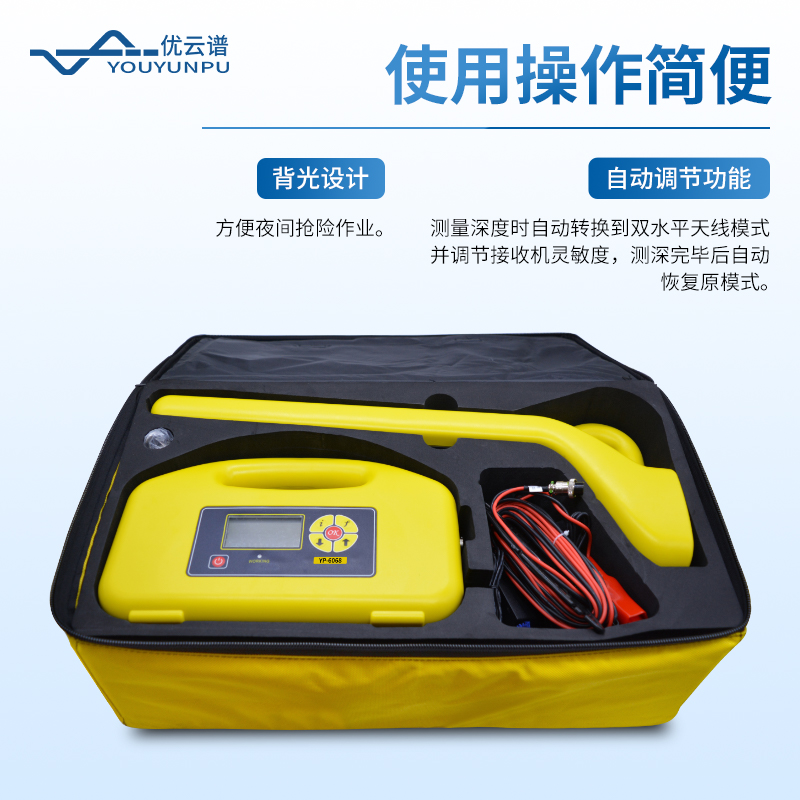

4、具有背光功能，適合夜間搶險使用。

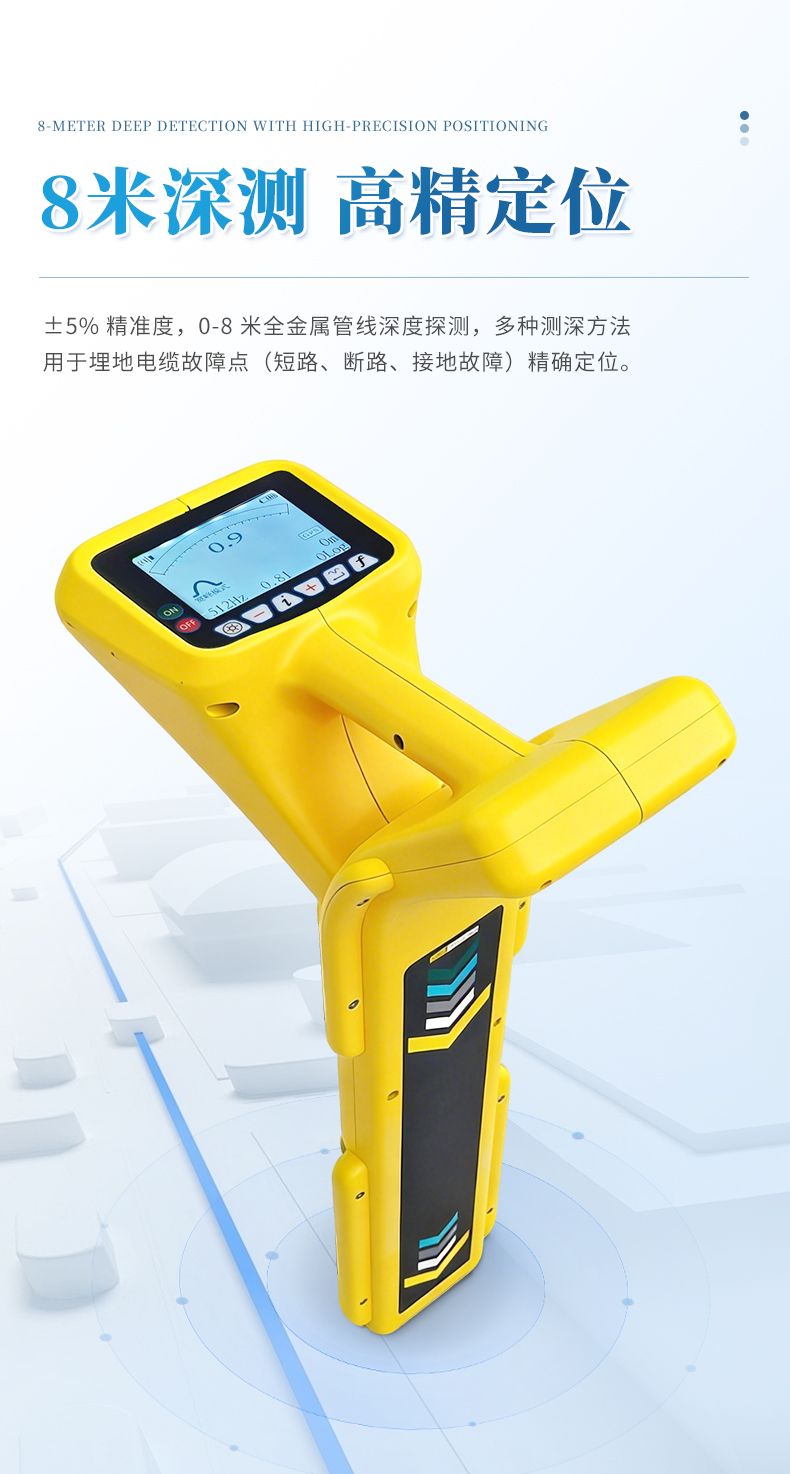

5、用于埋地電纜故障點（短路、斷路、接地故障）精確定位。

6、電流測量：測量發射機施加到被測電纜上的電流。

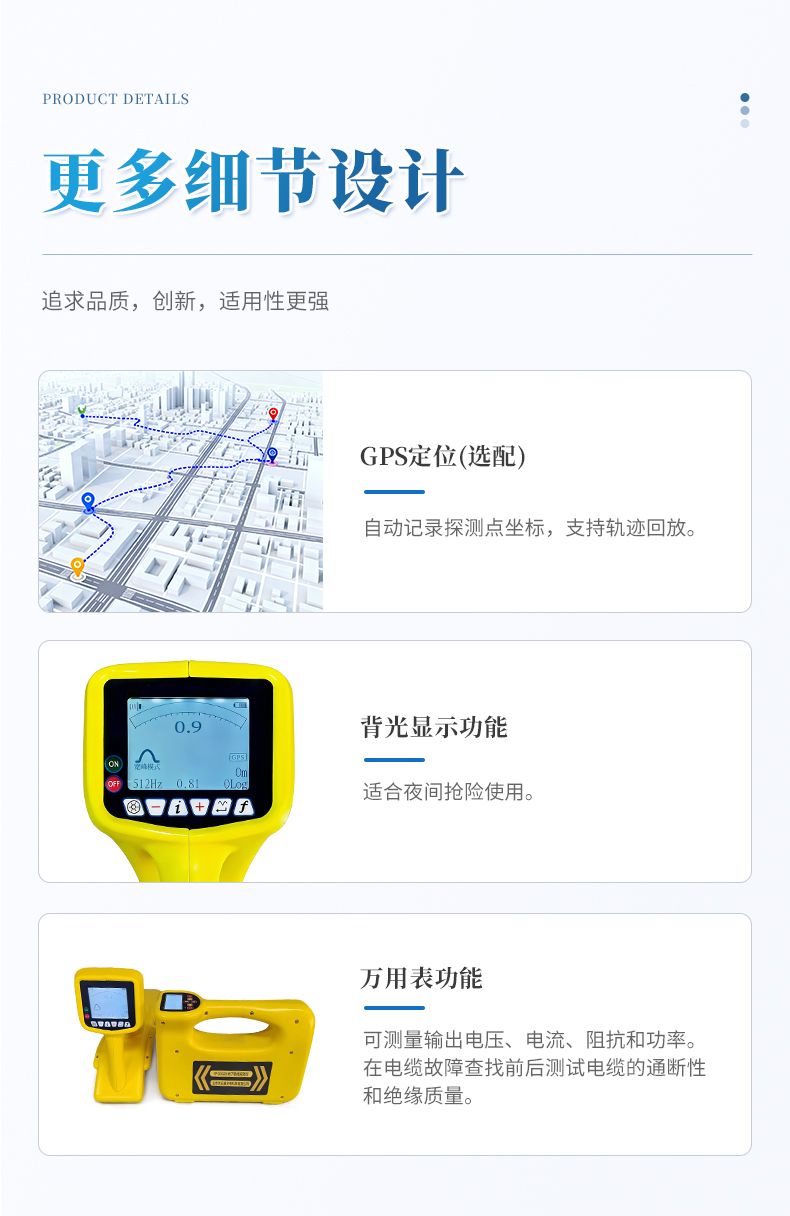

7、萬用表功能：可測量輸出電壓、電流、阻抗和功率。在電纜故障查找前后測試電纜的

通斷性和絕緣質量。

8、外置感應式夾鉗：適合檢測電纜時無法直連施加信號的場所。

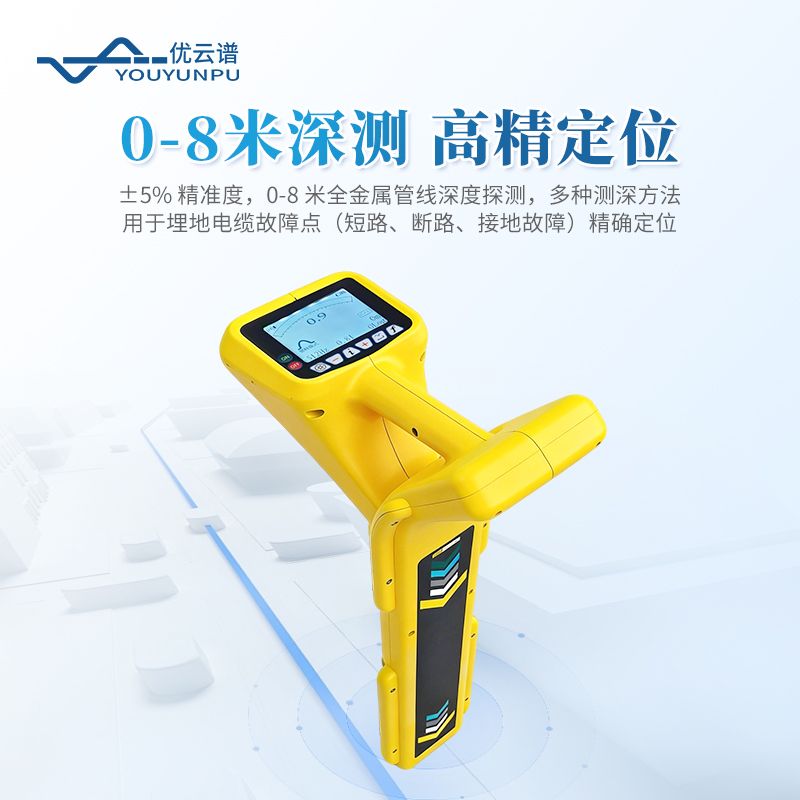

(二)定位精度高 :

多種測量模式進行電纜定位(谷值模式、峰值模式、寬峰模式、峰值箭頭模式)，可相互

驗證，確保電纜定位的精確度。

1、極大值法: 可用峰值模式、寬峰模式、峰值箭頭模式測定水平分量（

）或水平梯

度（

）的變化, 據其最大值的位置來定位;

2、極小值法: 用谷值模式, 通過測定垂直分量（

）的變化, 據其最小值的位置來定

位。

(三)測深方法多:

具有多種測深方法可任意可選,并可相互驗證。

1、雙水平線圈直讀法；

2、單水平線圈 80%法、50%法;

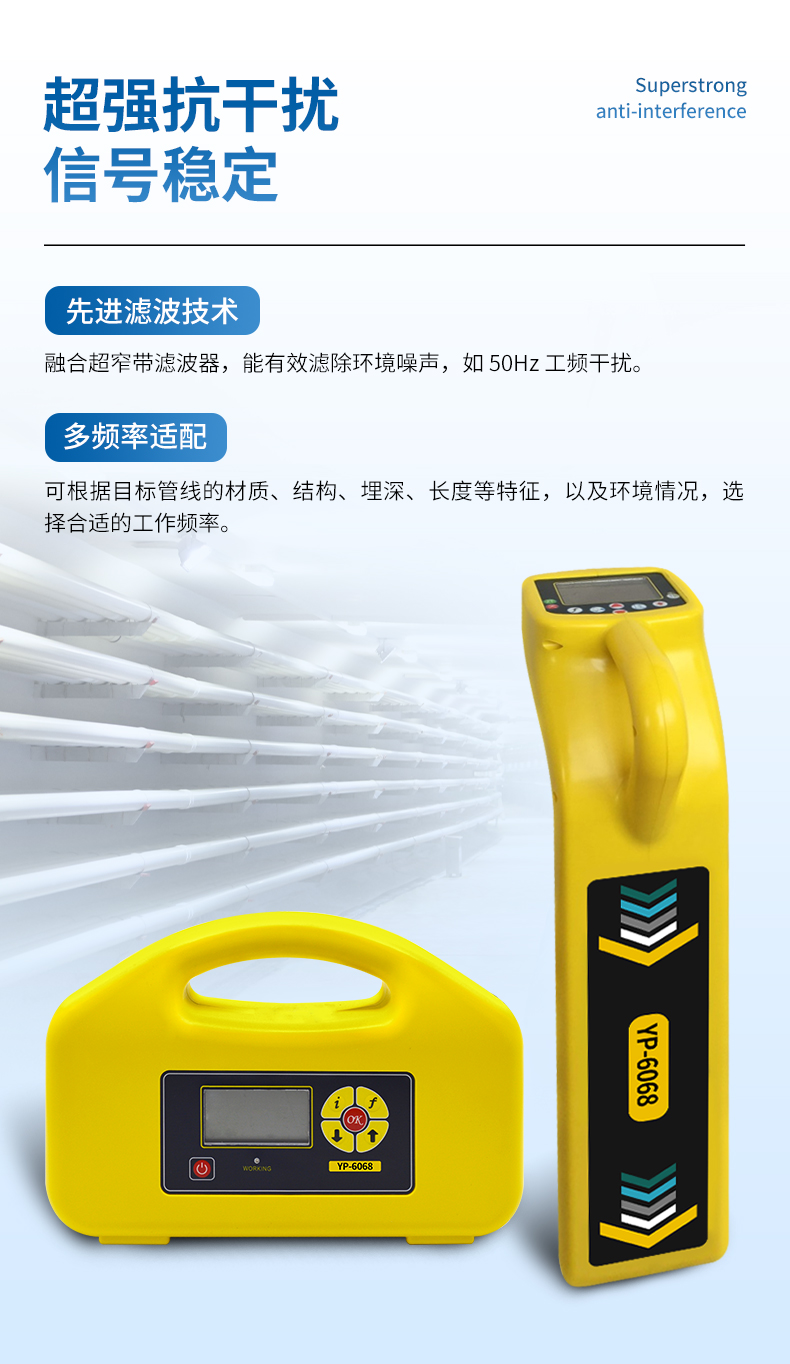

(四)抗干擾性強

1、觀測參數多: 既可測水平分量（

）、垂直分量（ HZ ）又可測水平梯度（ DH X ）。

2、發射功率大: 發射機輸出功率達 10W 且連續可調,根據需要任意選擇。

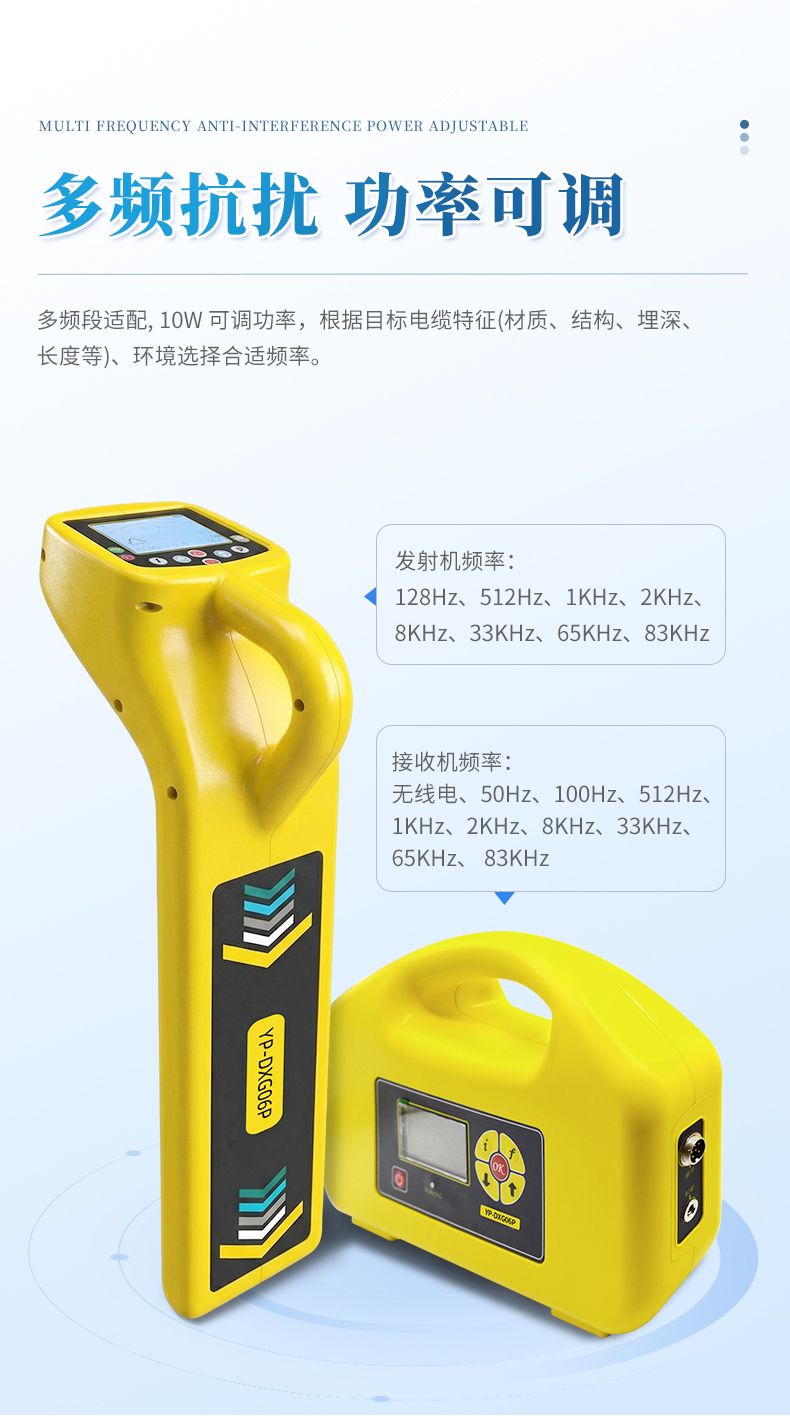

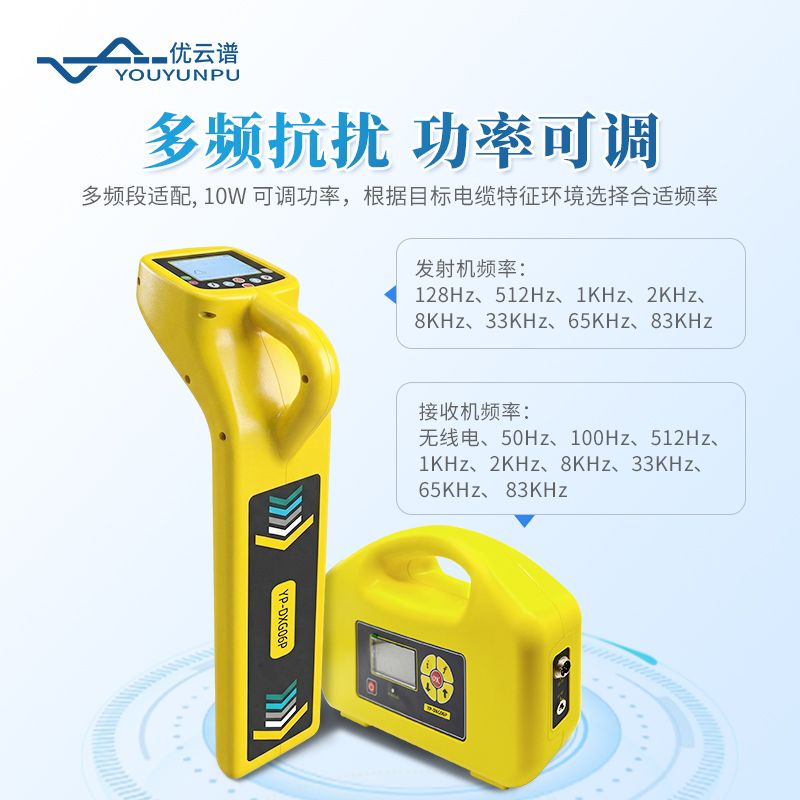

3、工作頻率多:

發射機頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。

接收機頻率：無線電、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、

83KHz

根據目標電纜特征(材質、結構、埋深、長度等)、環境選擇合適的工作頻率。

(五)操作簡便

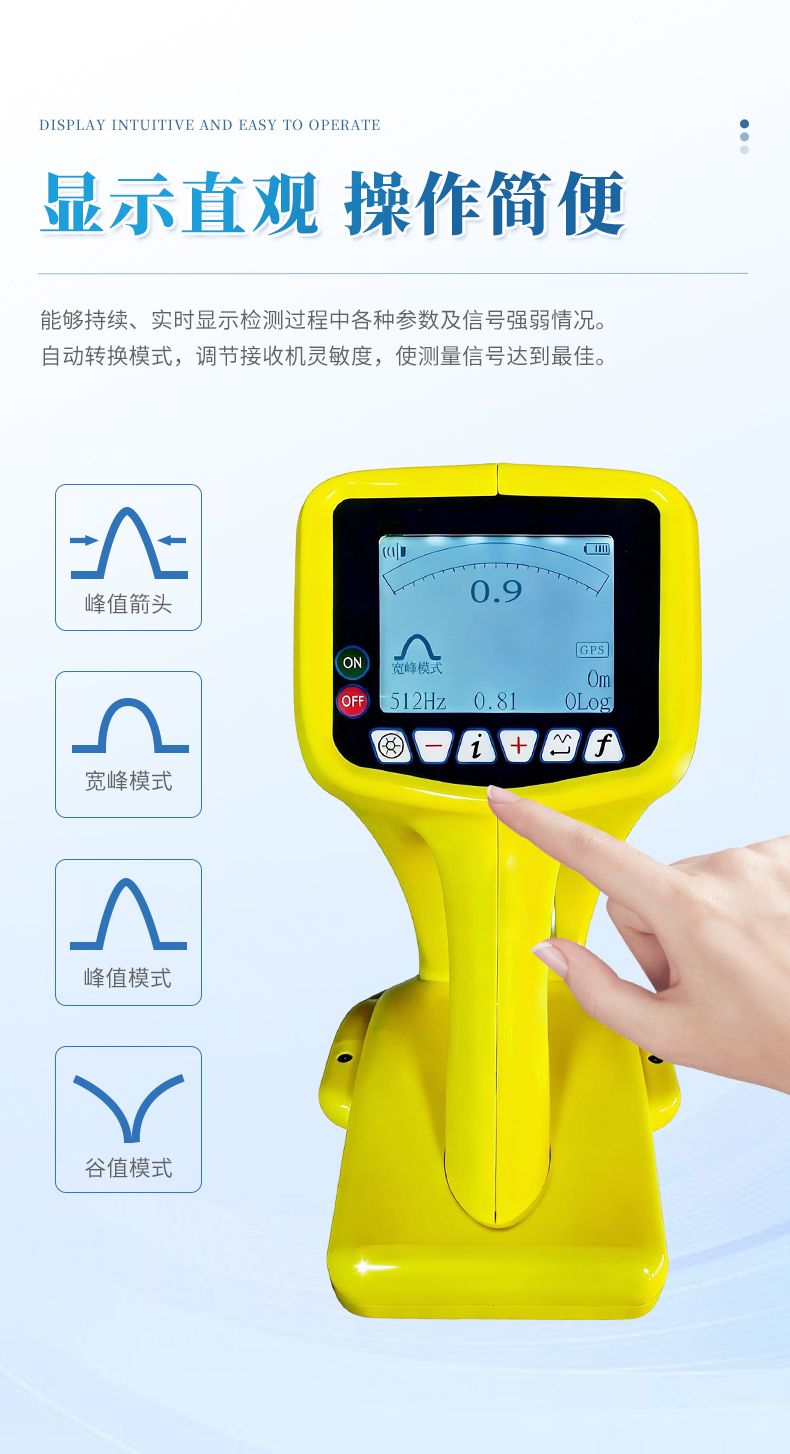

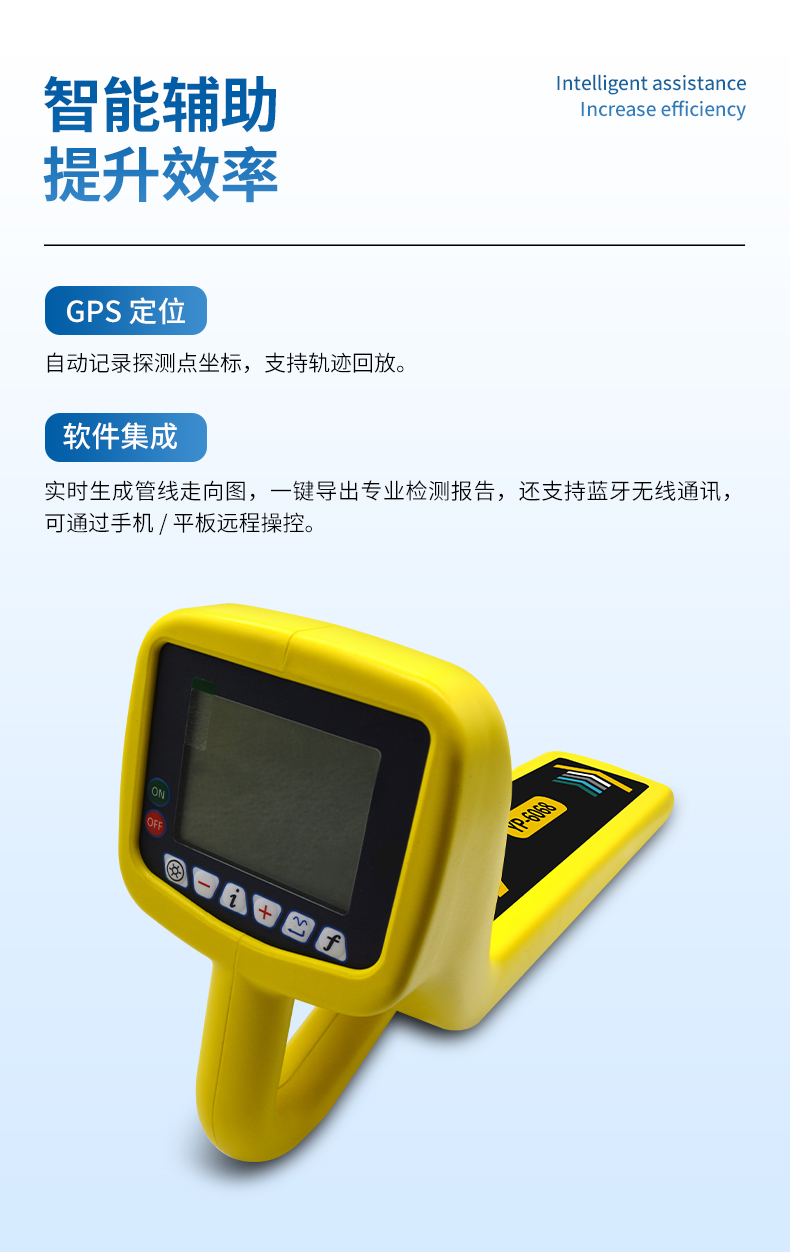

1、直觀: 采用圖形顯示器，能夠持續、實時顯示檢測過程中各種參數及信號強弱情況。

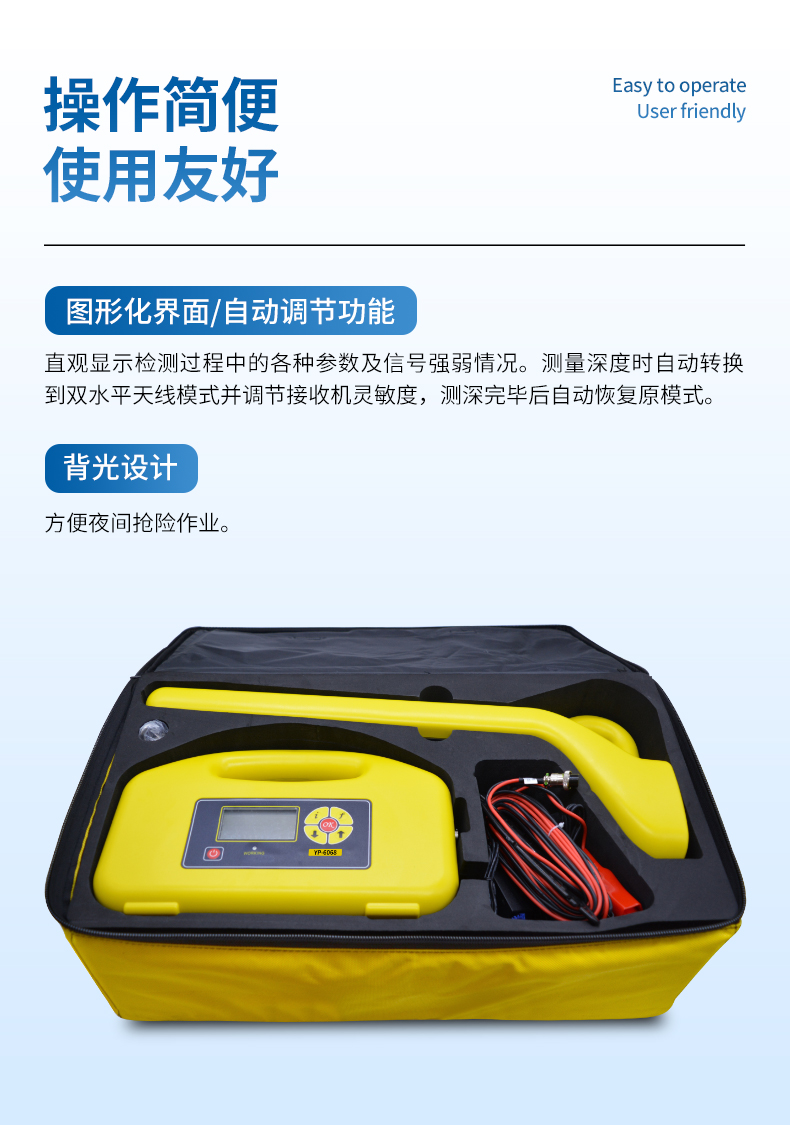

2、自動: 測量深度時自動轉換到雙水平天線模式并自動調節接收機靈敏度，使測量信號

達到最佳，測深完畢自動恢復到測深前的工作模式。

(六)連續工作時間長, 使用成本低

發射機配備了大容量鋰電池組, 一次充電, 可滿足外業探測一個工作日供電需要, 并可

循環使用,大大降低了檢測成本。

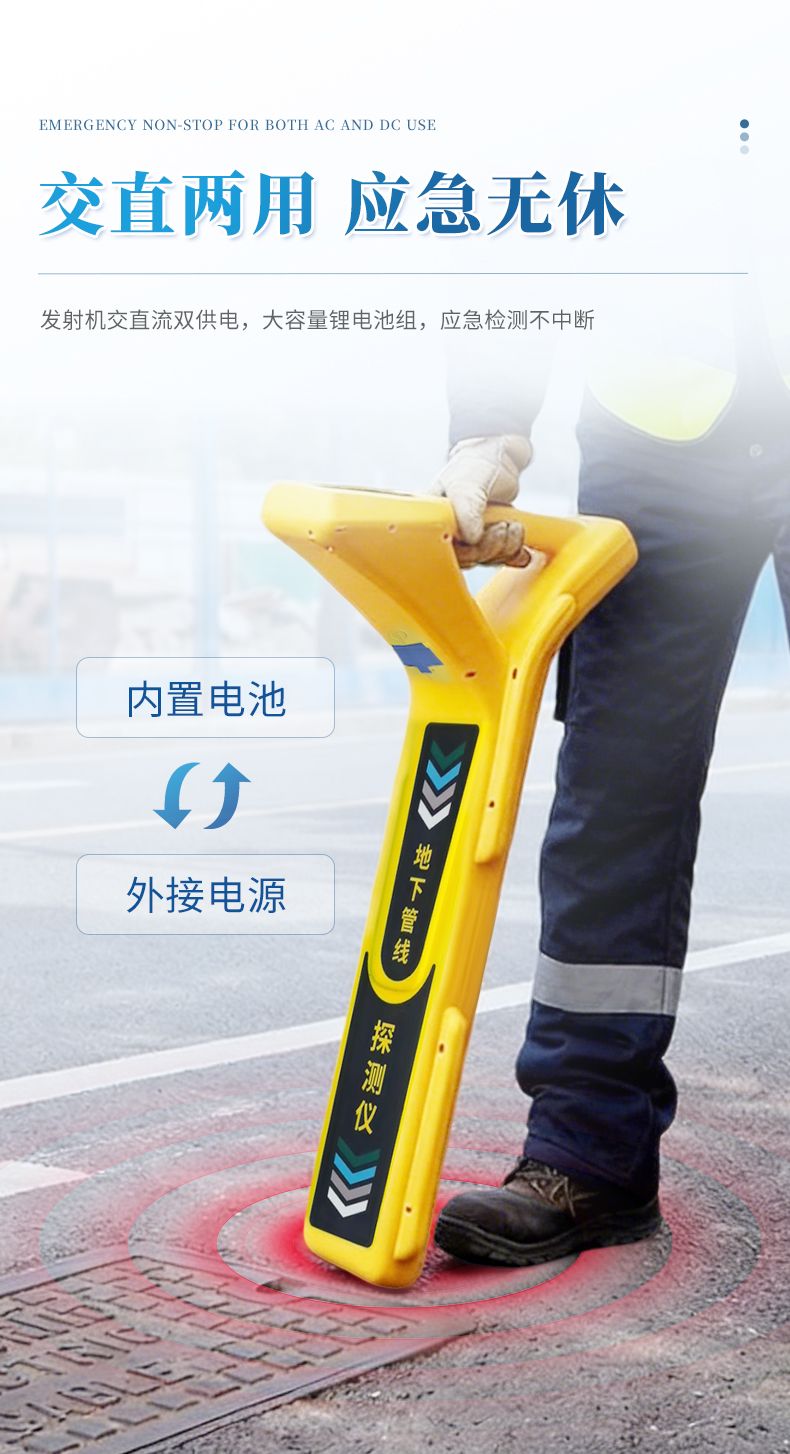

（七）發射機交直流兩用

正常情況下，如果發射機電池電量充足，就使用儀器內置的電池組供電。如果在使用過

程中，發射機電池電量不足了，但檢測任務又沒有完成，則可以直接外接專用的電源適配器，

儀器即可正常使用，而不必等儀器充足電再使用。

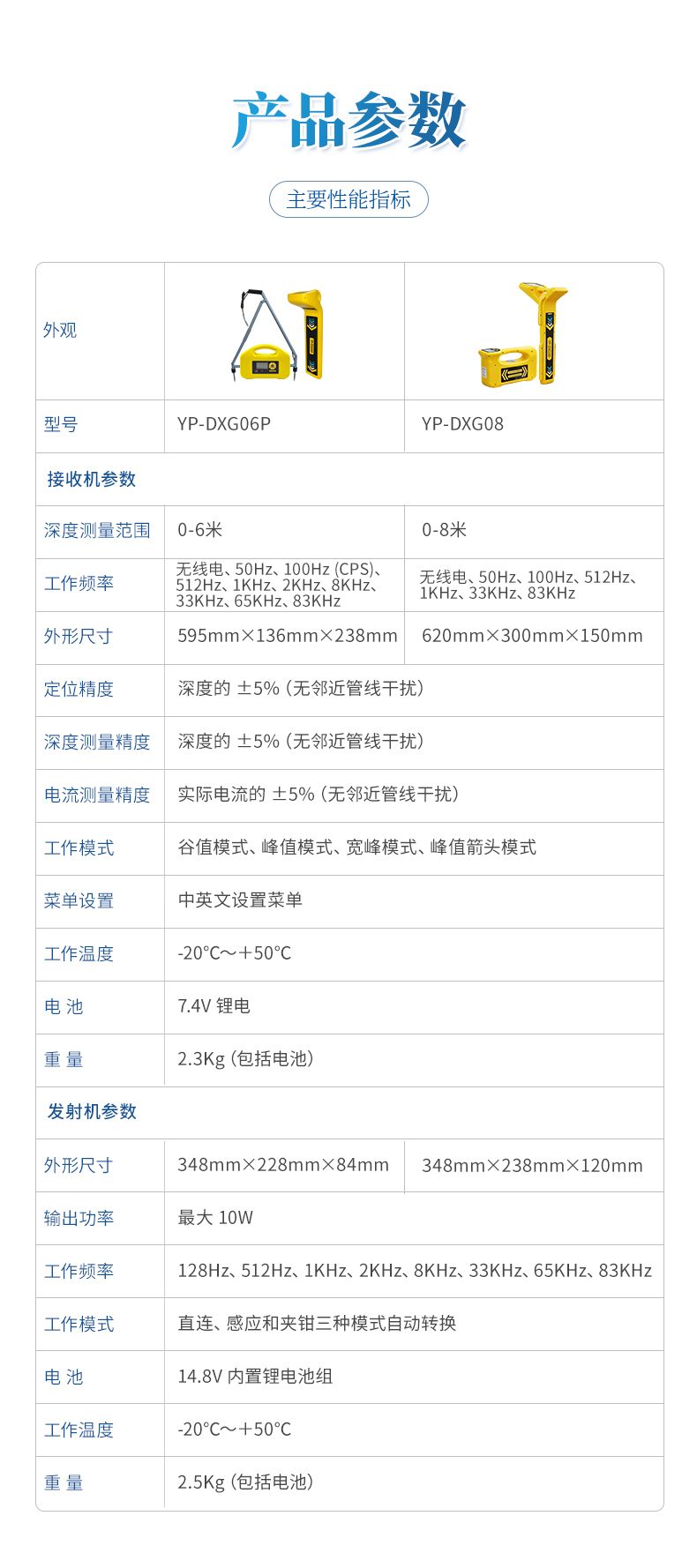

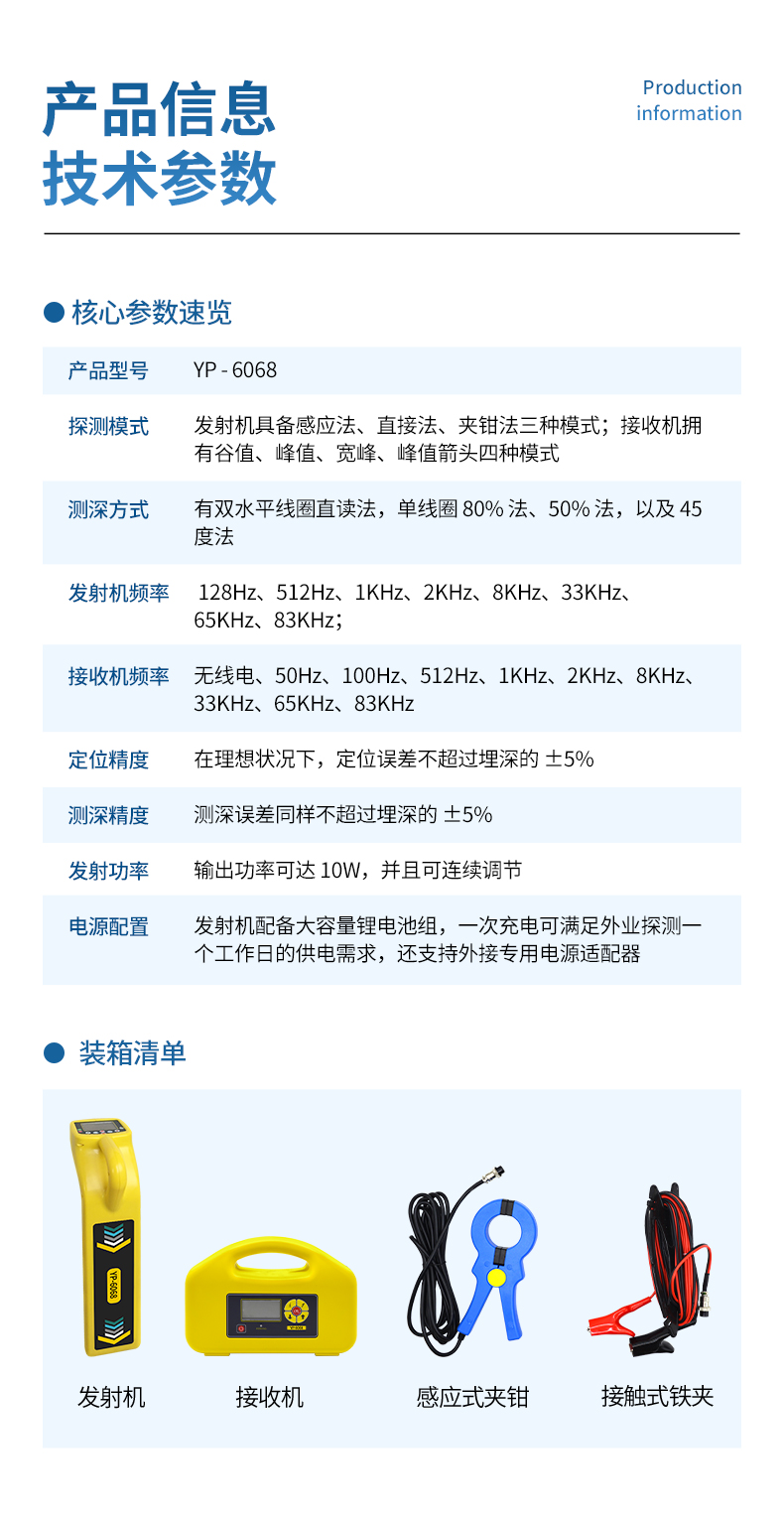

技術參數

（一）接收機

定位精度：深度的±5％（無鄰近管線干擾）

深度測量精度：深度的±5％（無鄰近管線干擾）

電流測量精度：實際電流的±5％（無鄰近管線干擾）

深度測量范圍：0-6 米

工作模式：谷值模式、峰值模式、寬峰模式、峰值箭頭模式

工作頻率：無線電、50Hz、100Hz(CPS)、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz

菜單設置：中英文設置菜單。

工作溫度：-20℃～＋50℃

電 池：7.4V 鋰電

外形尺寸：595mm×136mm×238mm

重 量：2.3Kg（包括電池）

(二)發射機

輸出功率：最大 10W

工作頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz

工作模式：直連、感應和夾鉗三種模式自動轉換

電 池：14.8V 內置鋰電池組

工作溫度：-20℃～＋50℃

外形尺寸：348mm×228mm×84mm

重 量：2.5Kg（包括電池）
